Alta Risoluzione

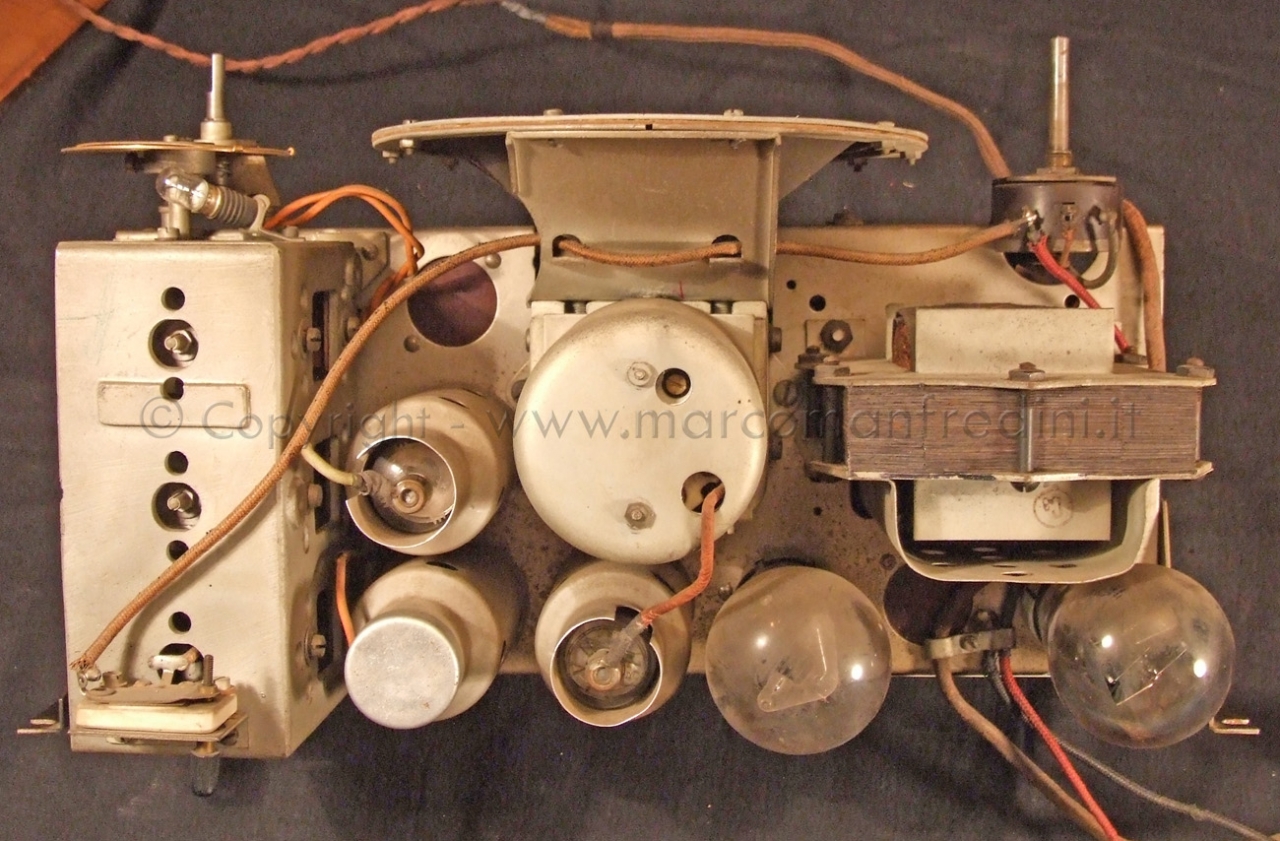

| | Il telaio visto dall'alto: i grandi componenti riempono tutto lo spazio disponibile sullo chassis. La bobina al centro del telaio, solo in questo caso, non trovando spazio a causa dell'invadenza dell'altoparlante, è fissato su di esso. Altra particolarità è lo zoccolo "tamponato" da una placchetta in bakelite perchè su questa versione non necessario (a differenza del telaio dell'Aedo per esempio). | |
Alta Risoluzione

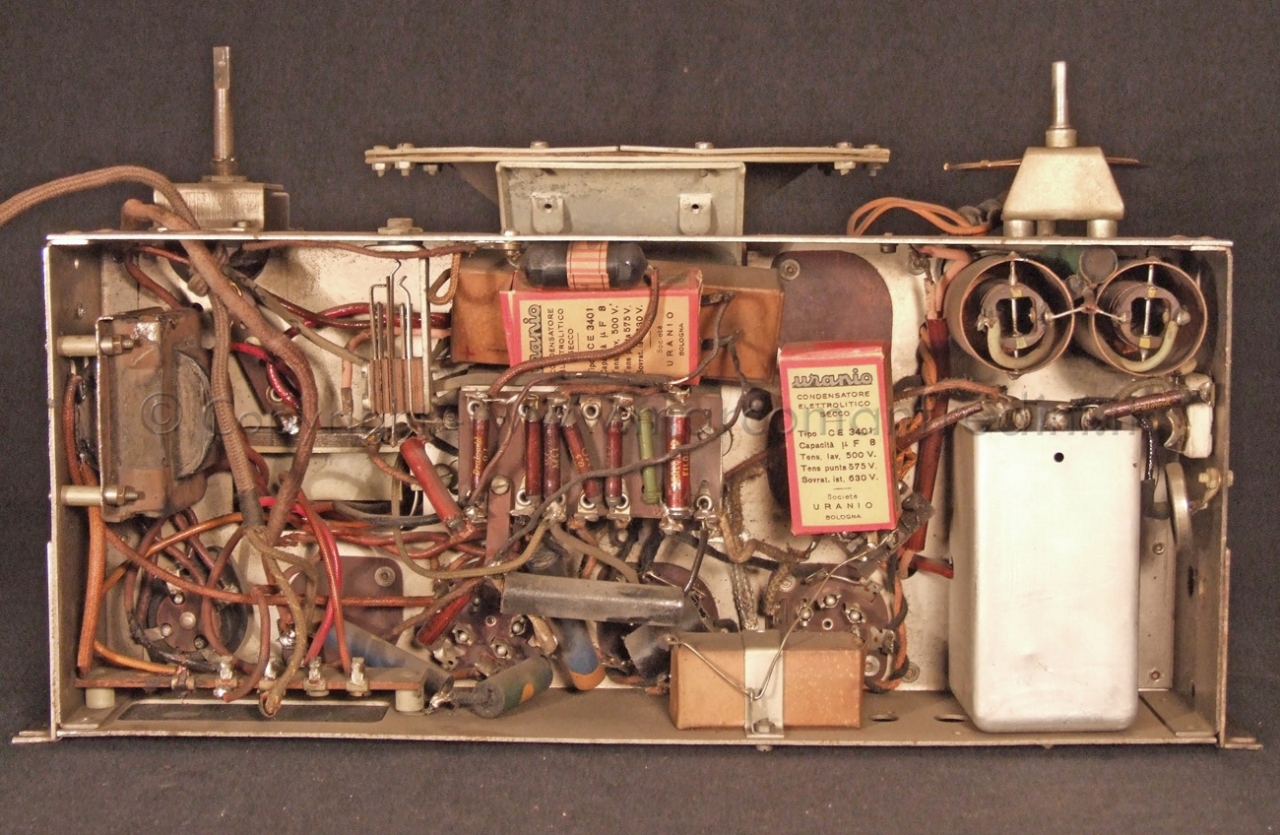

| | Vista del cablaggio sotto al telaio: questo è vistosamente caotico, poco ordinato, comunque costituito da componentistica robusta, ben conservata e mai manomessa. | |
Alta Risoluzione

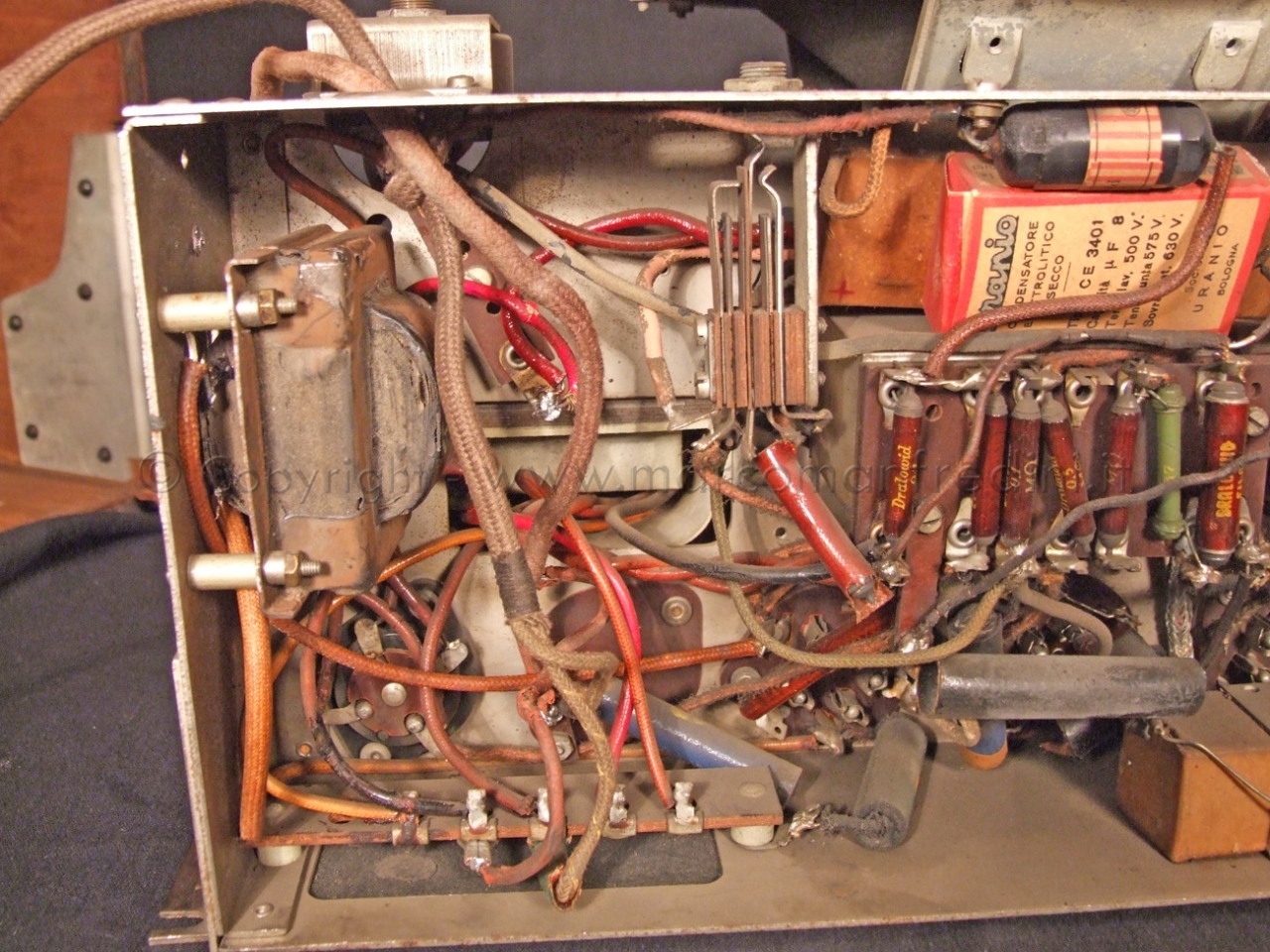

| | Dettaglio del circuito nella zona del trasformatore d'uscita (dalla caratteristica incatramatura). | |
Alta Risoluzione

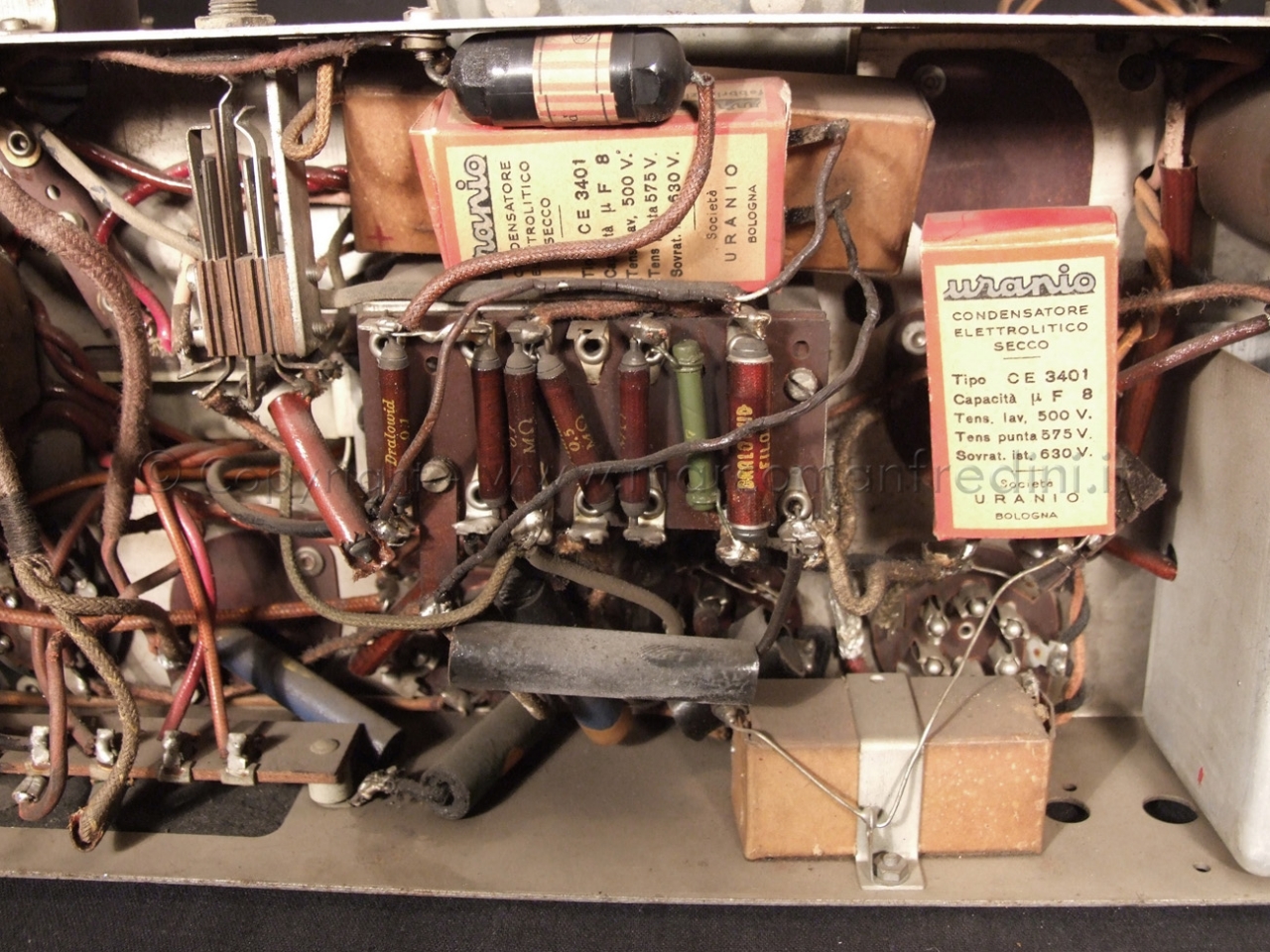

| | La basetta portacomponenti (resistenze)circondata da condensatori elettrolitici a pacchetto non originali (collocati negli spazi liberi del circuito senza rimuovere gli elettrolitici originali, uno visibile in basso e uno sullo sfondo). | |
|
